Ce este un șpan și de ce orice barcă serioasă are nevoie de unul?

An șlițul de ancsauă este un dispozitiv mecanic sau electro-mecanic montat pe prova unei nave care automatizează ridicarea și coborârea unei ancore și a lanțului acesteia - și pentru orice barcă care ancora în mod regulat la adâncimi de peste 15 picioare, nu este un lux, ci o necesitate. Fără unul, recuperarea manuală a unei ancore grele și a unui lanț poate dura 15-30 de minute de efort obositor, în timp ce un șlițul de ancoră finalizează aceeași sarcină în mai puțin de 3 minute prin apăsarea unui buton.

Acest ghid acoperă tot ce trebuie să știți șlițul de ancorăes : cum funcționează, ce tipuri se potrivesc diferitelor nave, cum să o alegeți pe cea potrivită, considerații privind instalarea, sfaturi de întreținere și răspunsuri la cele mai frecvente întrebări.

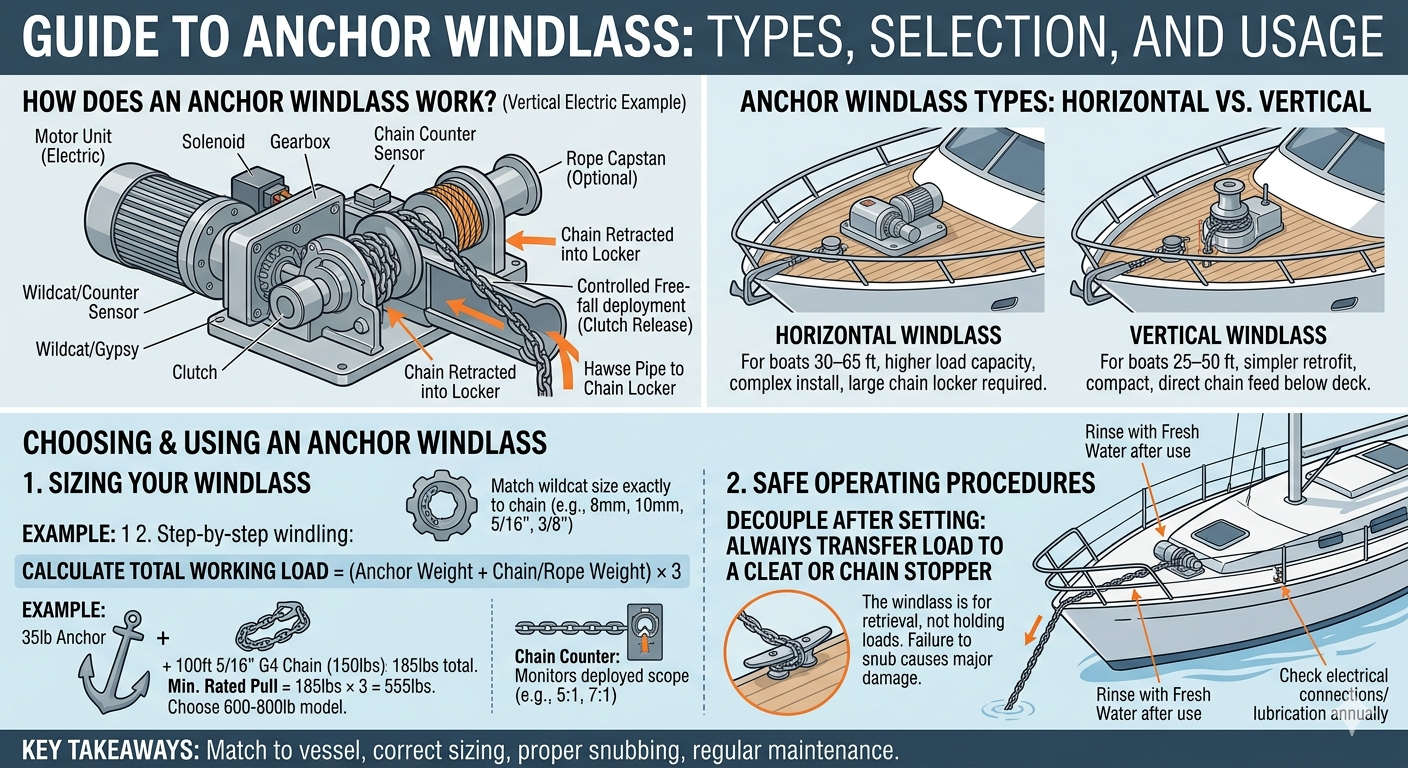

Cum funcționează un șanțul de ancorare?

An șlițul de ancoră funcționează folosind o tobă (numită a pisica sălbatică or ţigan ) care prinde zale de lanț de ancorare sau frânghie, acționate de un motor electric, motor hidraulic sau acționare manuală. Componentele de bază sunt simple, dar trebuie să fie corect potrivite cu sistemul de ancorare al navei dumneavoastră:

• Unitate motorie — Sursă de energie electrică (12V sau 24V DC) sau hidraulică care antrenează tamburul.
• Pisica sălbatică/țigan — Un tambur dințat dimensionat pentru a prinde tipul și dimensiunea specifică a lanțului (de exemplu, G4, G7, 8 mm, 10 mm).
• Capstan (opțional) — Un tambur vertical pentru manipularea liniilor de şiocare sau a frânghiei.
• Mecanism de ambreiaj — Permite desfășurarea în cădere liberă a ancorei fără a porni motorul.
• Contor de lanț — Urmărește cât de mult lanț a fost implementat pentru un calcul precis al domeniului.

Când operatorul activează șantinul (prin butonul de punte, telecomanda cârmei sau comutatorul cu picior), motorul învârte pisica sălbatică, care cuplează zalele lanțului și fie le transportă la bord în dulapul cu lanț, fie le plătește peste prova.

Tipuri de șoplă de ancorare: care este potrivit pentru nava dvs.?

Dreapta șlițul de ancoră tipul depinde în primul rând de dimensiunea bărcii dvs., aspectul punții, greutatea sistemului de ancorare și disponibilitatea puterii. Există patru categorii principale de luat în considerare.

1. Câmpul de ancorare orizontală

A șantin de ancorare orizontală se montează la același nivel cu puntea și își rulează tamburul pe o axă orizontală. Motorul este de obicei ascuns sub punte, ceea ce reduce dezordinea pe punte și scade profilul șlițului - ideal pentru bărcile cu pânze cu bord liber scăzut sau orice navă unde estetica punții contează. Lanțul trece orizontal peste tambur și cade în dulapul de dedesubt printr-o țeavă. Modelele orizontale au, în general, o capacitate de încărcare mai mare și sunt potrivite pentru nave de la 30 la 60 de picioare.

2. Şopţul de ancorare verticală

A șlițul de ancorare verticală are un tambur (cabean) orientat vertical care iese deasupra punții. Întregul ansamblu motor se montează sub punte, lăsând vizibil doar un cap de capstan compact. Deoarece lanțul se alimentează direct în dulapul cu lanț, un șpriț vertical este deosebit de eficient pe ambarcațiunile cu motor, unde dulapul cu lanț se află direct sub prova. Mai ușor de instalat pe modernizări și popular pe nave de la 25 la 50 de picioare.

3. Ancoră electrică

Marea majoritate a marinei de agrement șlițul de ancorăes vândute astăzi sunt electrice, funcționând la 12V sau 24V DC de la bateriile navei. Grănițele electrice sunt ușor de instalat, sunt receptive și sunt acceptate pe scară largă. Pentru navele sub 45 de picioare, un sistem de 12 V este tipic. Vasele mai mari beneficiază de sisteme de 24 V, care furnizează o putere echivalentă cu jumătate din consumul de curent — reducând cerințele privind dimensiunea firului și acumularea de căldură. Modelele electrice tipice consumă 60–250 de amperi la sarcina maximă, astfel încât un banc de baterii robust și un cablare dimensionată corespunzător (adesea 2/0 AWG sau mai mare) sunt esențiale.

4. Şanţul de ancorare hidraulică

A șantin de ancora hidraulice folosește puterea de la sistemul hidraulic al navei (în comun cu direcția, propulsoarele de prova sau alte echipamente). Modelele hidraulice oferă putere și durabilitate excepționale, practic fără acumulare de căldură în timpul utilizării prelungite și sunt standard pe navele de peste 60 de picioare și pe bărcile de lucru comerciale. Compensația este o complexitate mai mare a instalării și necesitatea unui circuit hidraulic existent sau dedicat.

Comparație cu șanțul de ancorare: orizontal vs. vertical vs. electric vs. hidraulic

Tabelul 1: Comparație alăturată a tipurilor de șliț de ancora în funcție de dimensiunea navei, sursa de energie, capacitate și cost.

Cum să alegeți șanțul de ancora potrivit: criterii de dimensionare cheie

Alegerea corectă șlițul de ancoră începe cu calcularea sarcinii totale de lucru a sistemului dumneavoastră - greutatea combinată a ancorei, lanțului și cătușele pe care trebuie să le recupereze șantinul. Ca regulă generală, selectați un șpriț cu a sarcina de lucru nominală de cel puțin 3 ori greutatea totală a dispozitivului de sol .

Ghid de mărime pas cu pas

1. Cântărește-ți ancora — Dimensiuni comune: 15 lb (barcă de 25 ft), 35 lb (barcă de 35 ft), 66 lb (barcă de 45 ft).
2. Calculați greutatea lanțului — Lanțul G4 de 5/16" cântărește aproximativ 1,5 lbs/ft; 3/8" G4 cântărește ~2,2 lbs/ft. Pentru 100 ft de lanț de 3/8 inchi, înseamnă 220 lbs.
3. Adăugați cătușe și greutate pivotantă - de obicei 2-5 lbs.
4. Înmulțiți cu 3 — Acest lucru vă oferă tracțiunea nominală minimă a șantinului.
5. Verificați compatibilitatea wildcat — Potriviți dimensiunea pisicii sălbatice a șantinului (de exemplu, 8 mm, 10 mm, 5/16", 3/8") exact cu gradul și diametrul lanțului dvs.
6. Verificați tensiunea și trecerea cablului — Treptele lungi ale cablurilor de la baterie la șliț cresc rezistența; dimensiunea cablului corespunzător (căderea de tensiune nu trebuie să depășească 3%).

Exemplu: O barcă cu pânze de 40 de picioare cu o ancoră de 44 lb 150 ft de lanț G4 de 3/8" (330 lbs) 3 lbs de hardware = 377 lbs în total. Evaluare minimă a șantinului: 377 × 3 = 1.131 lbs . Un model evaluat la 1.200–1.500 lbs ar fi potrivit.

Instalare ancore: Ce trebuie să știți

Corect șlițul de ancoră installation este esențială atât pentru performanță, cât și pentru siguranță - un șpriț montat prost poate defecta sub sarcină sau poate deteriora structura punții. Iată cele mai importante considerente:

Montaj structural

Grănișul trebuie să fie înșurubat pe o zonă întărită a punții de prova, necesitând adesea o placă de suport de 1/4" din aluminiu sau oțel inoxidabil pe partea inferioară. Nu montați niciodată un șbrin numai pe fibră de sticlă neîntărită. Șuruburile traversante din oțel inoxidabil (minimum 3/8") cu șaibe mari distribuie sarcina pe placa de suport.

Cablaje electrice

Electric șlițul de ancorăes trage un curent ridicat - adesea 100-250 de amperi la vârf. Utilizați un cablu de cupru cositor de calitate marin cu un întrerupător de circuit dedicat sau un întrerupător de circuit/siguranță nominală chiar deasupra tragerii maxime a șantinului. Un șliț tipic de 1.000 W, 12 V necesită aproximativ 85 de amperi continuu și până la 150 de amperi la oprire; un cablu 2/0 AWG (sau mai mare) pe o lungime de 20 de picioare este de obicei specificat. Instalați întotdeauna un întrerupător manual la baterie pentru oprirea de urgență.

Design dulap cu lanț

Lanțul trebuie să se introducă liber din pisica sălbatică a șantinului în dulapul pentru lanț, fără a se îngrămădi sau bloca. Dulapul ar trebui să fie suficient de mare pentru a găzdui lanțul dvs. complet, cu spațiu pentru stivuirea naturală. O gaură de scurgere previne acumularea de apă, ceea ce adaugă greutate și corodează lanțul. Unele instalații includ o țeavă de lanț cu un dop detașabil pentru acces manual la lanț.

Întreținerea șanțului de ancorare: prelungirea duratei de viață a echipamentului dvs

Întreținerea regulată vă păstrează șlițul de ancoră funcționează în mod fiabil timp de 10-20 de ani. Neglijarea este cauza principală a defecțiunii șprițului în mediul marin.

Verificări lunare

• Clătiți pisica sălbatică, tamburul și suprafețele expuse cu apă proaspătă după utilizarea cu apă sărată.
• Inspectați lanțul pentru alungire, coroziune și legături fisurate - înlocuiți orice verigă care prezintă o alungire mai mare de 10%.
• Verificați cuplarea ambreiajului și asigurați-vă că frâna/tamburul se menține sub tensiune manuală.
• Verificați că toate conexiunile electrice sunt etanșe, fără coroziune și etanșate corespunzător.

Serviciul anual

• Dezasamblați carcasa țiganilor/wildcat și reungeți rulmenții cu unsoare marine impermeabilă.
• Inspectați periile motorului (la modelele cu perii) - înlocuiți-le când sunt uzate la mai puțin de 1/4 din lungimea originală.
• Verificați toate șuruburile de montare pentru coroziune și cuplul adecvat.
• Testați solenoidul și contactoarele; curățați suprafețele de contact dacă sunt prezente sâmburi.
• Clătiți și relubrifiați toate componentele inoxidabile în mișcare cu inhibitor de coroziune (de exemplu, produse pe bază de lanolină).

Chain Rode vs Rope Rode: Ce trebuie să se ocupe de șantierul tău

Cele mai moderne șlițul de ancorăes sunt concepute în primul rând pentru călare cu lanț , dar multe modele includ un capstan separat de tambur sau de frânghie pentru a fi manevrat frânghie călărit sau un sistem combinat (lanț-coardă). Iată o comparație rapidă a ceea ce necesită fiecare tip de călărie de la șlițul tău:

Tabelul 2: Comparație între tipurile de ancore și cerințele de compatibilitate a șantinului.

Utilizarea în siguranță a șantinului de ancorare: domeniul de aplicare, încărcarea și cele mai bune practici

An șlițul de ancoră este un instrument de recuperare și implementare - este nu un dispozitiv de ancorare portantă. Odată ce ancora este fixată, fixați întotdeauna lanțul de o clemă specială sau de un opritor de lanț înainte de a încărca șlipul. Bazându-vă pe tamburul șantinului pentru a ține barca la ancoră, pune un stres enorm asupra motorului și cutiei de viteze și poate distruge rapid unitatea.

• Folosiți un opritor de lanț sau un cramp cu arc — După desfășurarea ancorei, fixați lanțul la un tac. Grănița nu ține nimic sub pânză sau sub sarcină de putere.
• Implementați în rafale controlate — Folosiți ambreiajul pentru desfășurare în cădere liberă în ape puțin adânci; utilizați modul de oprire în apă mai adâncă pentru a preveni aglomerarea cu lanț pe ancoră.
• Nu porniți niciodată motorul continuu mai mult de 2-3 minute — Permiteți răcirea între ciclurile de recuperare pentru a preveni supraîncălzirea (majoritatea șantinelor electrice sunt clasificate pentru funcționare intermitentă, nu continuă).
• Mențineți un interval minim de 5:1 — În condiții calme, 5:1 (lungimea lanțului până la adâncimea apei) este minim; Se recomandă 7:1 la vânt peste 20 de noduri.
• Țineți mâinile departe de pisica sălbatică în orice moment — Lanțul de rulare poate tăia degetele instantaneu. Utilizați numai comutatoare cu picior sau telecomenzi în timpul funcționării.

Problemăe obișnuite cu șanțul de ancorare și cum să le remediați

Chiar și bine întreținut șlițul de ancorăes întâlni probleme ocazionale. Iată cele mai frecvente probleme și soluțiile lor:

Tabelul 3: Probleme obișnuite ale șantinului de ancora, cauzele acestora și soluțiile recomandate.

Întrebări frecvente despre șantinele Anchor

Concluzie: Merită investiția un șantin cu ancora?

Absolut - și pentru orice navigator care ancora în mod regulat în mai mult de 15 picioare de apă cu un lanț, un șlițul de ancoră este una dintre upgrade-urile de cea mai mare valoare disponibile. Diferența dintre transportul manual de 200 de picioare de lanț și ancoră (în total 250-400 de livre) și apăsarea unui buton pentru a le recupera în 90 de secunde este enormă în ceea ce privește efortul fizic, siguranța echipajului și eficiența ancorarii.

Cheia pentru obținerea valorii totale este dimensionarea corectă, instalarea corectă, specificațiile wildcat-to-chain potrivite și întreținerea consecventă. Un șpriț subdimensionat care este suprasolicitat va eșua; o unitate de dimensiuni corecte care este clătită și întreținută în mod regulat va servi în mod fiabil timp de decenii.

Indiferent dacă modernizați o navă existentă sau echipați una nouă, faceți-vă timp pentru a calcula greutatea totală a dispozitivului de sol, selectați corect șlițul de ancoră tip (orizontal vs. vertical, electric vs. hidraulic), verificați compatibilitatea wildcat cu lanțul dvs. și planificați cu atenție instalația electrică. Am făcut bine, al tău șlițul de ancoră va fi una dintre cele mai de încredere și apreciate piese de echipament de la bord.
